帶篩式球磨機
發布者：admin 發布日期：2010-11-20 15:41:14 來源：本站 瀏覽數：
 |
- 1.新型球磨機
- 2.設備自帶篩分功能
- 3.設備出料均勻
- 4.號砂、段砂隨意調節規格
- 5.使用范圍廣泛、節能
- 6.主要用于耐火材料、磨料行業
- 7.使用操作簡單
- 8.安裝快捷方便
|
帶篩式球磨機的用途：
帶篩式球磨機又稱為
帶篩磨，被作為
耐火材料設備、
磨料設備、
剛玉設備使用。此帶篩式球磨機皆可作
耐火材料球磨機、
磨料球磨機、
剛玉球磨機，適用于磨料建材、耐材、化工、冶金等工業部門，作為各種可磨性物料的粉磨作業之用。由于內部結構的特殊性，對磨碎的物料具有分級作用，廣泛用于磨料磨具行業，制作粒度砂，帶篩磨在金屬鎂行業的硅鐵磨碎（達到最理想的6mm粒度）中充分體現了顆粒磨的優越性。

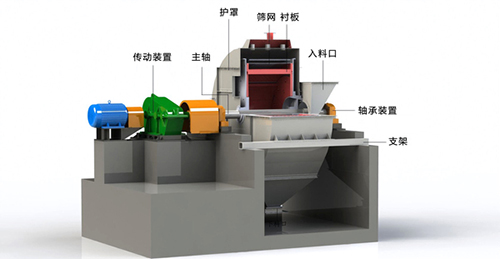

帶篩式球磨機結構組成：
帶篩磨屬于連續作業磨礦設備，由主機、罩體、進料斗和傳動裝置四部分組成。主機由主軸、兩端盤、軸承磨、端襯磨和成階梯分布的襯板篩網所組成，球狀研磨體和物料由進料斗加入，并在兩端盤、襯板和端襯板所形成的封閉筒體內作拋射運動，物料由于受到?jīng)_擊和研磨而被高度粉碎。被粉碎的物料經帶孔的襯板進入篩網分區。篩網是根據產品粒度要求制作的，達到粒度要求的物料經篩孔排出，進入二次篩分區進行篩分，大于篩孔尺寸的物料經導料板重新返回磨機研磨。罩體是由鋼板和型鋼制作成的封閉殼體，它上口可連接選粉機，使磨機處于負壓下工作，可防止粉塵污染，下口為出料口。傳動裝置由電動機、減速機和鋼性聯軸器組成。
帶篩式球磨機的工作原理：
帶篩式球磨機為中心傳動、邊緣卸料式球磨機，并自帶篩網，形成封閉的粉磨—篩分循環系統，當磨機轉動時，硬質球體由于摩擦力的作用，而被呈階梯排布的襯板帶動著連續進行拋射運動，物料由于受到運動著的硬質球體的沖擊和研磨而被高度粉碎，被粉碎的物料，經帶孔的篩板排出，進入篩網分區，達到要求的物料經篩網排出機外，大于篩孔尺寸的物料經導料板重新返回磨機研磨。從而更好的控制產品粒度。
貨圖.jpg)
帶篩式球磨機凸起優勢
1、帶篩磨和篩分集中于一體，可同時完成。
2、帶篩式球磨機襯板為Mn13耐磨資料鍛造而成，耐磨損，應用壽命長。
3、經過該帶篩磨設備產品研磨的成品細度細且粒度平均、顆粒級配易于調理、產品及格率高。
4、帶篩式球磨機能耗絕對較低、運轉本錢低、負壓操作、粉塵凈化小、出料粒度平均。
5、顆粒研磨設備具有構造簡略、粉磨效力高、能防止物料過和粉磨缺乏的景象。
帶篩球磨機的主要技術參數：
|
規格
|
簡體
轉速
r/min
|
裝球
量t
|
進料
粒度
mm
|
出料
粒度
mm
|
產量
t/h
|
電動機
|
外形尺寸
長x寬x高
mm
|
重量
t
|
|
型號
|
功率
kw
|
|
Φ1700x700
|
30
|
0.63
|
≤40
|
≤1.2
|
0.3-0.5
|
Y160L-6
|
11
|
3760x2220x2700
|
4.3
|
|
≤8
|
0.5-0.8
|
|
Φ1900x900
|
26.8
|
0.74
|
≤40
|
≤2.5
|
0.5-0.8
|
Y180L-6
|
15
|
4330x2600x3118
|
7.3
|
|
≤8
|
0.6-1
|
|
Φ2200x1200
|
23.8
|
1.26
|
≤40
|
≤3
|
0.8-1.2
|
Y225M-6
|
30
|
4960x3080x3676
|
11.6
|
|
≤8
|
1-1.6
|
