帶篩式球磨機介紹

  帶篩式球磨機簡稱為帶篩磨，是一種自帶篩分功能的顆粒研磨設備，該設備內部結構設計的特殊性，對礦石磨物料具有磨碎研磨、分級作用，當前在磨料磨具行業，制作粒度砂，中充分體現出了顆粒磨的優越性，對于金屬礦硅鐵磨碎（達到理想的6mm粒度，）性能超出傳統顆粒磨的50%。

  帶篩式球磨機整設計具有結構合理、密封性高易損件、采用耐磨材質、破碎研磨工藝獨特、出料粒型好而均，研磨物料硬度高等優勢，因此被作為耐火材料球磨機、磨料球磨機、剛玉球磨機使用。適用于磨料建材、耐材、化工、冶金等領域內各種可磨性物料的破碎磨粉之用。

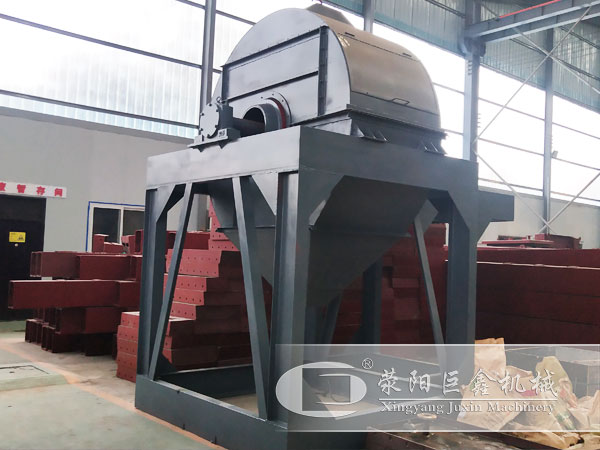

帶篩式球磨機圖片

帶篩式球磨機性能特點

  1、帶篩磨和篩分集中于一體，可同時完成。

  2、帶篩式球磨機襯板為Mn13耐磨資料鍛造而成，耐磨損，應用壽命長。

  3、經過該帶篩磨設備產品研磨的成品細度細且粒度平均、顆粒級配易于調理、產品及格率高。

  4、帶篩式球磨機能耗較低、運轉本錢低、負壓操作、粉塵凈化小、出料粒度平均。

  5、顆粒研磨設備具有構造簡略、粉磨效力高、能防止物料過和粉磨缺乏的景象。

帶篩式球磨機工作原理

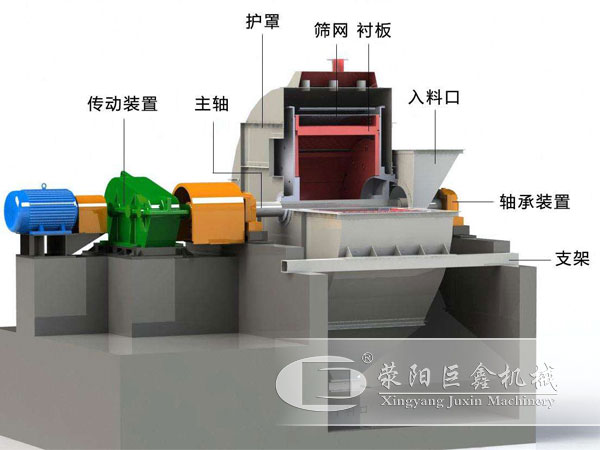

  帶篩磨屬于連續作業磨礦設備，由主機、罩體、進料斗和傳動裝置四部分組成。主機由主軸、兩端盤、軸承磨、端襯磨和成階梯分布的襯板篩網所組成，物料由于受到?jīng)_擊和研磨而被高度粉碎。被粉碎的物料經帶孔的襯板進入篩網分區。篩網是根據產品粒度要求制作的，達到粒度要求的物料經篩孔排出，進入二次篩分區進行篩分，大于篩孔尺寸的物料經導料板重新返回磨機研磨。罩體是由鋼板和型鋼制作成的封閉殼體，它上口可連接選粉機，使磨機處于負壓下工作，可防止粉塵污染，下口為出料口。傳動裝置由電動機、減速機和鋼性聯軸器組成。

  帶篩式球磨機為中心傳動、邊緣卸料式球磨機，并自帶篩網，形成封閉的粉磨;篩分循環系統，當磨機轉動時，硬質球體由于摩擦力的作用，而被呈階梯排布的襯板帶動著連續進行拋射運動，物料由于受到運動著的硬質球體的沖擊和研磨而被高度粉碎，被粉碎的物料，經帶孔的篩板排出，進入篩網分區，達到要求的物料經篩網排出機外，大于篩孔尺寸的物料經導料板重新返回磨機研磨。從而更好的控制產品粒度。
